Hogyan befolyásolja a frekvencia egy amorf magtranszformátor teljesítményét?

Hé! Mint az amorf magtranszformátorok szállítója, első kézből láttam, mennyire fontos megérteni ezeknek a csodálatos berendezéseknek a bontásait. Az egyik kérdés, amely gyakran felmerül, az: "Hogyan befolyásolja a gyakoriság egy amorf magtranszformátor teljesítményét?" Nos, belemerüljünk jól, és tudjuk meg!

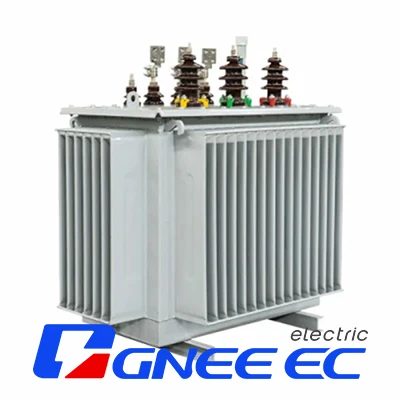

Először beszéljünk egy kicsit arról, hogy mi aAmorf mag transzformátorvan. A hagyományos transzformátorokkal ellentétben, amelyek szilícium acélmagokat használnak, az amorf mag transzformátorok speciális amorf ötvözetből készülnek. Ennek az ötvözetnek egyedi mágneses tulajdonságai vannak, amelyek rendkívül hatékonyak az elektromos energia átvitelében. Olyan, mint a Transformer World szuperhősje, azzal a hatalommal, hogy csökkentse az energiaveszteségeket, és pénzt takarítson meg a villamosenergia -számlákon.

Most, a jelenlegi témára: Frekvencia. A frekvencia alapvetően az, hogy a váltakozó áram (AC) másodpercenként megváltozik, és a Hertz -ben (Hz) mérik. A világ legtöbb részén az elektromos energia standard frekvenciája akár 50 Hz, akár 60 Hz. De mi történik, ha a frekvencia eltér e standard értékektől? Hogyan befolyásolja az amorf magtranszformátor teljesítményét?

Alapvető veszteségek

Az egyik legjelentősebb módszer, ahogyan a frekvencia befolyásolja az amorf mag -transzformátort, a magveszteségek révén. A magveszteségek a transzformátor magjában eloszlatott energia a hiszterézis és az örvényáramok miatt. A hiszterézis veszteség akkor fordul elő, amikor a magban lévő mágneses mező megváltoztatja az irányt, ami az anyag mágneses domének újratelepítését eredményezi. Az örvényáram -veszteséget viszont a változó mágneses mező miatt a magban indukált keringő áramok okozzák.

A frekvencia és a magveszteségek közötti kapcsolat meglehetősen bonyolult. Általánosságban elmondható, hogy a frekvencia növekedésekor mind a hiszterézis, mind az örvényáram vesztesége szintén növekszik. Azonban a veszteségek növekedésének sebessége azonban a magban használt amorf ötvözet sajátos tulajdonságaitól függ.

Az amorf magtranszformátorok esetében a hiszterézis veszteség viszonylag alacsony a hagyományos szilícium acélmag -transzformátorokhoz képest. Ennek oka az, hogy az amorf ötvözet keskeny hiszterézis hurokkal rendelkezik, ami azt jelenti, hogy kevesebb energiát igényel a mágneses domainek igazítása. Ennek eredményeként a hiszterézis elvesztésének növekedése a frekvenciával nem olyan jelentős az amorf magtranszformátorokban, mint a szilícium acélmag -transzformátorokban.

Másrészt az örvényáram -veszteség érzékenyebb a gyakoriságra. Az örvényáram -veszteség arányos a frekvencia négyzetével, ami azt jelenti, hogy a frekvencia kis növekedése még az örvényáram -veszteség jelentős növekedéséhez vezethet. Ennek enyhítése érdekében az amorf magtranszformátorokat vékony laminációkkal tervezték, hogy csökkentsék az örvényáramok útját.

Hatékonyság

A hatékonyság egy másik fontos teljesítményparaméter, amelyet a frekvencia befolyásol. A hatékonyságot úgy definiálják, mint a kimeneti teljesítmény és a bemeneti teljesítmény arányát, és százalékban fejezik ki. A nagyobb hatékonyság azt jelenti, hogy kevesebb energiát pazarolnak a transzformátorban, ami nyilvánvalóan jó dolog.

Mint korábban említettük, a magveszteségek a gyakorisággal növekednek. Mivel az alapveszteségek nagymértékben hozzájárulnak a transzformátor teljes veszteségéhez, a frekvencia növekedése általában a hatékonyság csökkenéséhez vezet. A frekvencia hatékonyságra gyakorolt hatása azonban a terhelési feltételektől is függ.

Könnyű terhelés esetén az alapveszteségek dominálnak a transzformátor teljes veszteségét. Ezért a frekvencia növekedése jelentősebb hatással lehet a hatékonyságra a fényterheléseknél, mint a teljes terhelés. Teljes terhelés esetén a rézveszteségek (a transzformátor tekercsei a huzal ellenállása miatti veszteségek) szignifikánsabbá válnak, és a frekvencia hatékonyságra gyakorolt hatása kevésbé kiejthető.

Feszültségszabályozás

A feszültségszabályozás a transzformátor azon képessége, hogy változtassa meg az állandó kimeneti feszültséget változó terhelési körülmények között. Ez egy fontos paraméter, különösen azokban az alkalmazásokban, ahol stabil feszültségre van szükség.

A frekvencia többféle módon befolyásolhatja a feszültségszabályozást. Először is, a frekvencia növekedése a transzformátor tekercseinek reaktanciájának növekedését okozhatja. A reaktancia az áramkör induktivitása vagy kapacitása miatt a váltakozó áram áramlásának ellentéte. A reaktancia növekedése a kimeneti feszültség csökkenéséhez vezethet, különösen a teljes terhelés esetén.

Másodszor, a transzformátor mag telítettségjellemzőit is befolyásolhatja a frekvencia. Magasabb frekvenciákon a mag könnyebben telíthet, ami torzulást okozhat a kimeneti feszültség hullámformájában és a feszültségszabályozás csökkenését.

Alkalmazások és megfontolások

A gyakoriságnak az amorf magtranszformátor teljesítményére gyakorolt hatása fontos következményekkel jár. A legtöbb energiaelosztó rendszerben a frekvencia viszonylag stabil, akár 50 Hz, akár 60 Hz -en. Vannak azonban olyan alkalmazások, amelyekben a frekvencia változhat, például a megújuló energiarendszerekben (pl. Szélturbinák és napenergia -inverterek) és néhány ipari folyamatban.

Ezekben az alkalmazásokban fontos, hogy gondosan mérlegeljük a frekvenciatartományt és annak potenciális hatását az amorf magtranszformátor teljesítményére. Például, ha a frekvencia várhatóan jelentősen változik, akkor szükség lehet egy szélesebb frekvenciatűréssel rendelkező transzformátort, vagy megtervezni a rendszert a frekvenciaváltozások kompenzálására.

Egy másik megfontolás a költség. Mint láttuk, a frekvencia növekedése a magveszteségek növekedéséhez és a hatékonyság csökkenéséhez vezethet. Ez magasabb működési költségeket eredményezhet a transzformátor élettartama alatt. Ezért fontos, hogy egyensúlyba hozzuk a teljesítménykövetelményeket a költségekkel, amikor egy amorf magtranszformátort választunk egy adott alkalmazáshoz.

Következtetés

Összefoglalva: a frekvencia döntő szerepet játszik az anAmorf mag transzformátor- Befolyásolja a magveszteségeket, a hatékonyságot, a feszültségszabályozást és az egyéb fontos teljesítményparamétereket. Mint az amorf alaptranszformátorok szállítója, megértjük annak fontosságát, hogy ügyfeleink számára kiváló minőségű termékeket biztosítsunk, amelyek jól működhetnek a működési körülmények széles skáláján.

Ha a piacon van egyAmorf eloszlási transzformátorvagy egyAmorf ötvözet -elosztó transzformátor, Szeretnénk hallani rólad. Szakértői csoportunk segíthet kiválasztani a megfelelő transzformátort az Ön egyedi igényeihez, és megadja az összes információt, amelyre szüksége van a megalapozott döntés meghozatalához. Tehát ne habozzon, hogy kapcsolatba lépjen, és kezdjen el beszélgetést beszerzési igényeiről.

Referenciák

1. Grover, FW (1946). Induktivitás számítások: Munka képletek és táblák. Dover Publications.
2. Chapman, SJ (2012). Elektromos gépek alapjai. McGraw-Hill oktatás.
3. Pillay, P. és Krishnan, R. (1998). Elektromos motoros meghajtók: modellezés, elemzés és vezérlés. CRC Press.
