Mi a villám - védelmi intézkedés egy párna -szerelt transzformátor számára?

A villám egy erőteljes és potenciálisan pusztító természeti jelenség. A párnákra szerelt transzformátorok esetében, amelyek az elektromos eloszlási rendszerekben kulcsfontosságú alkatrészek, a hatékony villámlás - a védelmi intézkedések elengedhetetlenek annak megbízható működéséhez és a költséges károk megelőzéséhez. PAD -szerelt transzformátor beszállítójaként megértem, hogy ezeknek a transzformátoroknak a villámcsapások elleni védelme van. Ebben a blogban megvitatom a PAD -szerelt transzformátorok villámlását - védelmi intézkedéseit.

A villám fenyegetésének megértése a pad -szerelt transzformátorokhoz

A villám több szempontból is jelentős károkat okozhat a PAD -szerelt transzformátorokban. A közvetlen villámcsapás rendkívül magas feszültség -túlfeszültséget eredményezhet, amely meghaladhatja a transzformátor szigetelési képességeit. Ez a szigetelés lebontásához, a rövid áramkörökhöz és végül a transzformátor meghibásodásához vezethet. Még egy közvetett villámcsapás is, ahol a villám a közeli tárgyakra vagy a talajra ütközik, nagy feszültség -túlfeszültségeket válthat ki a transzformátorhoz csatlakoztatott elektromos rendszerben. Ezek az indukált túlfeszültségek károsodhatnak a transzformátor belső alkotóelemeiben, például tekercsek és szigetelés.

Villám - Védelmi intézkedések

Túlfeszített leállítószerek

A túlfeszültség -levezetők az egyik leggyakoribb és leghatékonyabb villám - a PAD -szerelt transzformátorok védelmi eszközei. Ezeket az eszközöket úgy tervezték, hogy eltereljék a villámcsapások által okozott túlzott feszültség -túlfeszültségeket. Amikor egy magas feszültség -túlfeszültség eléri a túlfeszültség -lerakódást, akkor alacsony impedanciaútot biztosít a túlfeszültség -áram a földre történő áramláshoz, megvédve a transzformátort a túlfeszültség káros hatásaitól.

A túlfeszültség -levezetőket általában a PAD -szerelt transzformátor bejövő csatlakozóira telepítik. Megfelelő méretűnek kell lenniük és értékelni kell a várható túlfeszültség -áramok és feszültségek kezeléséhez. A túlfeszültség -levezetők kiválasztása különféle tényezőktől, például a rendszer feszültségétől, a telepítési hely villámkibocsátási szintjétől és a transzformátor szigetelési koordinációjától függ.

Például a magas villámtevékenységű területeken szükség lehet a nagyobb kibocsátási áramú képességekkel rendelkező túlfeszültség -levezetőkre. Ezenkívül a túlfeszültség -levezetőket rendszeresen meg kell vizsgálni és tesztelni kell a megfelelő működés biztosítása érdekében. Lehet, hogy a hibás túlfeszültség -leállás nem képes hatékonyan megvédeni a transzformátort, és ezeket azonnal ki kell cserélni.

Földelő rendszerek

A megfelelő földelő rendszer a villámvédelem másik kritikus eleme a PAD -szerelt transzformátorok számára. A földelő rendszer alacsony ellenállású utat biztosít a villámáram biztonságos áramlásához a földbe. Segít korlátozni a transzformátor feszültségének emelkedését egy villámcsapás során, és csökkenti a személyzet villamos sokkjának kockázatát.

A PAD -szerelt transzformátor földelő rendszere általában földelő elektródokból, például földrudakból és földelő vezetőkből áll. A földelő elektródokat a földbe temették a transzformátor körül, és a földelő vezetők összekapcsolják a transzformátor fémszállítóját és más vezetőképes alkatrészeket a földelő elektródokhoz.

A földelő rendszer ellenállását a lehető legalacsonyabbnak kell tartani. Általában véve a földi ellenállásnak kevesebb, mint 5 ohmnak kell lennie a hatékony villámvédelem érdekében. Az alacsony földelési ellenállás elérése érdekében több földelő elektródot lehet használni, és ezeket megfelelően el kell távolítani és csatlakoztatni.

A földelő rendszer rendszeres karbantartása és tesztelése szintén szükséges. Az idő múlásával a földelő elektródok korrodálódhatnak, és a földelő vezetők meglazulhatnak vagy megsérülhetnek. Ezek a kérdések növelhetik az alapvető ellenállást és csökkenthetik a villám -védelmi rendszer hatékonyságát.

Szigetelési koordináció

A szigetelés koordinációja a transzformátor és az ahhoz kapcsolódó berendezések megfelelő szigetelési szintjeinek kiválasztásának folyamata, amelyek ellenállnak a várható túlfeszültségeknek, ideértve a villámlás által okozottokat is. A transzformátor szigetelését úgy kell megtervezni, hogy elegendő dielektromos szilárdsággal rendelkezzen, hogy megakadályozzák a szigetelés bomlását normál működési körülmények között és villámcsapások során.

A szigetelési koordináció figyelembe veszi a tényezőket, például a rendszer feszültségét, a villámimpulzus ellenállást (LIWV), és a kapcsolási impulzus ellenáll a feszültségnek (SIWV). A LIWV az a maximális feszültség, amelyet a szigetelés rövid ideig ellenállhat egy villámcsapás során. Az SIWV az elektromos rendszerben a váltási műveletek által okozott túlfeszültségekkel kapcsolatos.

A transzformátorgyártóknak gondoskodniuk kell arról, hogy a PAD -szerelt transzformátorok szigetelése megfelel -e a vonatkozó szabványoknak és előírásoknak. Például a transzformátor tekercsek szigetelését úgy kell megtervezni, hogy ellenálljon a villámcsapások által okozott magas feszültség -túlfeszültségeknek. Ezenkívül más alkatrészek, például a perselyek és a csapváltók szigetelését szintén össze kell hangolni a transzformátor általános szigetelő rendszerével.

Árnyékolás

Bizonyos esetekben az árnyékolás további villámként használható - védelmi intézkedésként a PAD -szerelt transzformátorok számára. Az árnyékolás magában foglalja a vezetőképes anyagok, például fémházak vagy pajzsok felhasználását, hogy megvédje a transzformátort a közvetlen villámcsapásoktól.

A fémszekrény Faraday ketrecként működhet, amely eltereli a villámáramot a transzformátor körül. A házat megfelelően meg kell őrizni annak biztosítása érdekében, hogy a villámáram biztonságosan kiüríthető legyen a földre. Az árnyékolás azonban önmagában nem elegendő a transzformátor védelméhez a közvetett villámcsapások által okozott indukált túlfeszültségek ellen. Ezért az árnyékolást más villámvédelmi intézkedésekkel, például a túlfeszültség -levezetőkkel és a földelő rendszerekkel kombinálva kell használni.

Pad - szerelt transzformátorok és villámvédelem

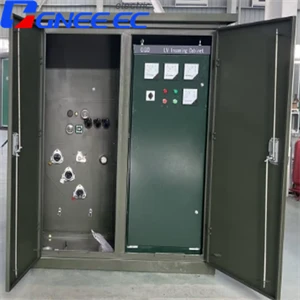

Pad - szerelt transzformátor beszállítójaként számos nagy minőségű transzformát kínálunk, hatékony villám védelmi funkcióival. A miénkCooper olajjal töltött padra szerelt transzformátorfejlett szigetelő anyagokkal és túlfeszültség -védelmi eszközökkel tervezték, hogy a megbízható működést biztosítsák még a nagy villámlású területeken is. Ezek a transzformátorok nagy teljesítményű, túlfeszültség -levezetőkkel vannak felszerelve, amelyek hatékonyan elterelhetik a villámok által kiváltott hullámokat a földre.

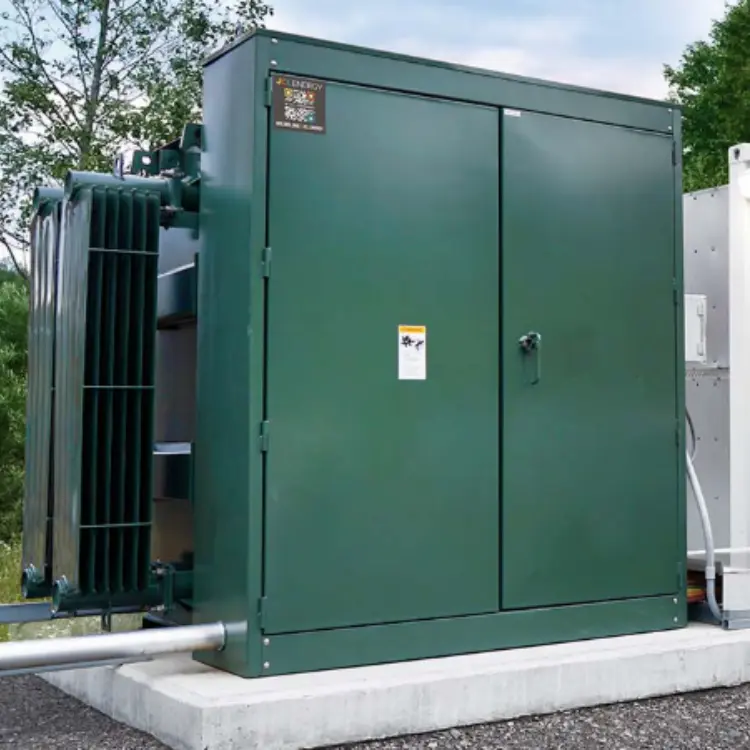

A miénk75kva - 5000 kVa -os padra szerelt transzformátorokkülönböző konfigurációkban kaphatók, hogy megfeleljenek ügyfeleink változatos igényeinek. Nagy figyelmet fordítunk a szigetelés koordinációjára a tervezési és gyártási folyamat során annak biztosítása érdekében, hogy a transzformátorok ellenálljanak a várható túlfeszültségeknek, ideértve a villámlás által okozottokat is.

Ezen felül a mi167kva olaj elmerült egyfázisú betétre szerelt transzformátorRobusztus földelő rendszerrel és megfelelő árnyékolással rendelkezik a villám védelmi képességeinek javítása érdekében. A transzformátor fémkabinja bizonyos fokú árnyékolást biztosít, és a földelési rendszer biztosítja, hogy a villámáram biztonságosan üríthető legyen.

A szakmai telepítés és karbantartás fontossága

Még a legjobb villámok - védelmi intézkedések esetén is, a PAD -szerelt transzformátorok megfelelő telepítése és karbantartása döntő jelentőségű. A professzionális telepítés biztosítja, hogy az összes villámvédelmi alkatrész, például a túlfeszültség -levezetők és a földelő rendszerek helyesen és a vonatkozó szabványoknak megfelelően telepítsenek.

Rendszeres karbantartásra is szükség van a villám- és védelmi rendszer jó munkakörülményének megőrzéséhez. Ez magában foglalja a túlfeszültség -levezetők ellenőrzését a károsodás vagy a degradáció jeleire, a földi ellenállás tesztelésére és a transzformátor szigetelésének ellenőrzésére. A karbantartási folyamat során felmerülő problémákat haladéktalanul meg kell oldani a transzformátor villámcsapások elleni folyamatos védelme érdekében.

Következtetés

A villámvédelem rendkívül fontos a PAD -szerelt transzformátorok számára. A hatékony villám védelmi intézkedéseinek, például a túlfeszültség -levezetők, a földelő rendszerek, a szigetelési koordináció és az árnyékolás végrehajtásával jelentősen csökkenthetjük a villámcsapások által okozott transzformátorok károsodásának kockázatát. PAD -szerelt transzformátor -szállítóként elkötelezettek vagyunk a magas színvonalú transzformátorok biztosításáért, megbízható villámlással - védelmi funkciókkal.

Ha szüksége van PAD -szerelt transzformátorokra, és biztosítani szeretné a villám elleni védelmet, felkérjük Önt, hogy vegye fel velünk a kapcsolatot további információkért és megvitassák az Ön konkrét követelményeit. Szakértői csoportunk örömmel segít Önnek a megfelelő transzformátor kiválasztásában és a villámlással kapcsolatos szakmai tanácsok nyújtásában.

Referenciák

• IEEE szabvány a túlfeszültség -levezetők számára AC teljesítményáramkörökre (IEEE C62.11)
• ANSI/IEEE standard C57.12.28 - Szabványos követelmények, terminológia és tesztkód a PAD -hez - szerelt, rekesz típus, önálló hűtés, három fázisú eloszlási transzformátorok, 500 kVa és kisebb; Nagyfeszültségű, 34 500 grdy/19 920 volt és alatta; Alacsony feszültségű, 480y/277 volt és alatta
• Nemzetközi Elektrotechnikai Bizottság (IEC) szabványok az elektromos szigetelés koordinációjával és a villámvédelemmel kapcsolatban
