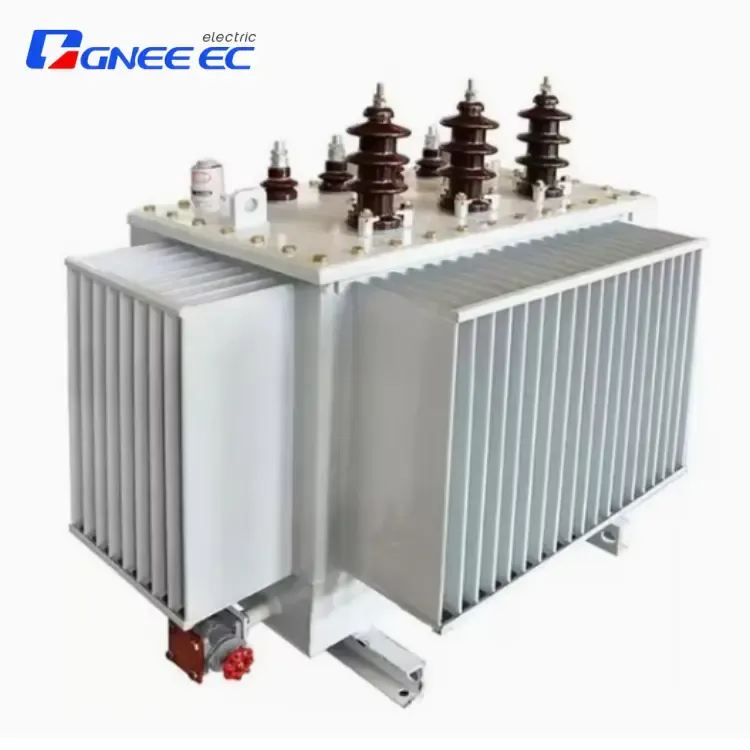

30 kVa/10 kV laminált mag eloszlás transzformátor
Capacity: 30 kva
Wishellivery Év: 2024
ország: Peru
Aplication forgatókönyv: A távoli hegyvidéki lakóövezetek tápegysége.
AZDOSÍTÁS LEÍRÁSA: Könnyű laminált alapterv (súlya csak 120 kg) egyszerűsíti a szállítást és a telepítést a rugózott terepen; 30% -os javított rövidzárlat-ellenállás biztosítja a kemény rácsos körülményekhez való alkalmazkodást.
Van kérdése? A GNEE értékesítési képviselői most már elérhetőek élő csevegéshez
E-mail küldése:sales@gneeelectric.com
Tel:+8615824687445
Alapvető előnyök
A laminált mag eloszlás -transzformátor alapvető előnyei a laminált alaptechnikájából származnak:
Ultra-alacsony örvényáramú veszteség: 0. 35 mm vastag szilícium acéllemezeket használ, amelyek szigetelő lakkkal vannak bevonva az örvényáram-útvonalak izolálására, a magveszteségeket több mint 25% -kal csökkentve a szilárdmagos transzformátorokhoz képest, jelentősen javítva az energiahatékonyságot.
Nagy hatékonyságú energiaátvitel: Optimized magnetic circuit design ensures >97% -os konverziós hatékonyság a nagyfeszültségű (10 kV) bemenetekből az alacsony feszültségű (400 V) kibocsátáshoz, az ipari és a lakossági elosztási szabványoknak megfelelően.
Tartósság és megbízhatóság: Az epoxi-kötött szilícium acéllemezek javítják a sokkot és a rezgésállóságot. A korróziógátló bevonatokkal kombinálva a transzformátor 15-20- éves élettartamot ér el, amely felülmúlja a standard eloszlási transzformátorokat.
Környezeti alkalmazkodóképesség: A laminált szerkezet minimalizálja a termikus feszültségkoncentrációt, lehetővé téve a stabil működést a -30 fokig terjedő hőmérsékleten a +50 fokig, ideális kültéri létesítményekhez.
Költségoptimalizálás: A könnyű kialakítás (40% -kal könnyebb, mint a szilárdmagos transzformátorok) csökkenti a szállítási és a telepítési költségeket, míg az alacsony veszteségű tulajdonságok alacsonyabb hosszú távú energiaköltségeket.
Termékek paraméter
| 11 kV sorozat a terhelés csapváltó olajba merített eloszlás transzformátor teljesítményparaméterek | |||||||||||||
| Nagyfeszültség: 11 (6,6,3,1 0. 5,11) KV Connection szimbólum: D, YN11 vagy Y, YN0 névleges frekvencia: 50Hz/60Hz Alacsony feszültség: {{0}}. 4 (0. |
|||||||||||||
| Névleges teljesítmény (KVA) |
Rövidzárlati impedancia (%) | Sz18 (w) | Sz13 (w) | SZ11 (W) | Terhelés nélküli áram (%) |
Hang nyomás DB (A) |
Súly (kg) |
Általános dimenzió (mm) | |||||
| Terhelés nélküli veszteség | Betöltési veszteség | Terhelés nélküli veszteség | Betöltési veszteség | Terhelés nélküli veszteség | Betöltési veszteség | L | W | H | |||||
| 200 | 4.0 | 300 | 2090 | 340 | 2320 | 380 | 2900 | 1.0 | 58 | 980 | 1700 | 830 | 1180 |
| 250 | 350 | 2460 | 395 | 2740 | 440 | 3420 | 0.9 | 58 | 1130 | 1700 | 880 | 1230 | |
| 315 | 420 | 2950 | 475 | 3280 | 530 | 4100 | 0.9 | 60 | 1300 | 1790 | 930 | 1290 | |
| 400 | 520 | 3560 | 580 | 3960 | 640 | 4950 | 0.8 | 60 | 1480 | 1870 | 930 | 1340 | |
| 500 | 610 | 4250 | 680 | 4715 | 760 | 5890 | 0.8 | 62 | 1710 | 1900 | 1010 | 1370 | |
| 630 | 4.5 | 780 | 5225 | 860 | 5810 | 960 | 7260 | 0.6 | 62 | 1950 | 2000 | 1070 | 1470 |
| 800 | 900 | 6400 | 1010 | 7110 | 1120 | 8890 | 0.6 | 64 | 2080 | 2100 | 1100 | 1720 | |
| 1000 | 1090 | 7490 | 1220 | 8320 | 1360 | 10400 | 0.6 | 64 | 2180 | 2300 | 1120 | 1750 | |
| 1250 | 1260 | 8860 | 1400 | 9840 | 1560 | 12300 | 0.5 | 67 | 3150 | 2430 | 1190 | 1980 | |
| 1600 | 1540 | 10580 | 1720 | 11760 | 1920 | 14700 | 0.5 | 67 | 4220 | 2620 | 1260 | 2080 | |
| 2000 | 5.0 | 1805 | 13400 | 2040 | 14880 | 2270 | 18600 | 0.4 | 69 | 4600 | 2720 | 1300 | 2110 |
| 2500 | 2140 | 15550 | 2410 | 17280 | 2680 | 21600 | 0.4 | 69 | 5500 | 2820 | 1360 | 2170 | |
| Megjegyzés: A fenti paraméterek csak a referencia megtervezésére és kiválasztására szolgálnak, és a végső paraméterekre a tényleges termék vonatkozik. | |||||||||||||
A laminált mag eloszlási transzformátor működési elve
A laminált mag transzformátor elektromágneses indukción alapul:
Mágneses áramkör képződése: A laminált mag több száz 0.
Jelenlegi konverzió: A nagyfeszültségű tekercs (10 kV) váltakozó mágneses mezőt generál, amely arányos feszültséget (pl. 400 V) indukál az alacsony feszültségű tekercsben a magon keresztüli fluxusátvitel útján.
Eddy jelenlegi elnyomás: A szilícium acéllemezek közötti szigetelő rétegek (pl. Oxid bevonatok) blokkolják az örvényáram -utakat, lehetővé téve a függőleges mágneses fluxus áramlását az energiaveszteség minimalizálása érdekében.
Hőeloszlás optimalizálása: A laminációk közötti hiányosságok természetes hűtési csatornákat hoznak létre, amelyeket a radiátorok kiegészítenek, hogy a hőmérséklet-emelkedést 65 foknál kisebb vagy azzal egyenértékűek, biztosítva a stabil hosszú távú működést.
Feszültség illesztés: A magas és az alacsony feszültségű tekercsek (pl. 10 kV/400 V) közötti fordulási arány beállítása pontosan megfelel a rácskövetelményeknek, amely alkalmas a hierarchikus energiaeloszlási forgatókönyvekre.
Részletes fotók
Alkalmazható környezet
A 30 kVa/10 kV -os laminált mag eloszlási transzformátor széles körben alkalmazható:
Ipari beállítások:
Gyári padlók és gyártósorok, amelyek stabil energiát igényelnek, alacsony harmonikus beavatkozással.
Városi disztribúció:
A pólusokra vagy a földre szerelt, hogy biztonságos, 400 V-os alacsony feszültségű energiát szállítsanak lakó- és kereskedelmi területekre.
Távoli területek:
A hegyvidéki vagy sziget régiók gyenge rácsokkal, kiaknázva a rövidzárlat ellenállását és a könnyű kialakítást a szállítási kihívások és a kemény éghajlat leküzdése érdekében.
Szélsőséges környezetek:
A só -köd ellenállás és a porvédelem (IP23 besorolás) Suja parti vagy poros ipari zónákra, minimalizálva a karbantartási igényeket.
Sürgősségi erő:
Párosítva a generátorokkal, hogy ideiglenes villamos energiát biztosítsanak a katasztrófaelhárításhoz vagy az infrastrukturális projektekhez.
Jegyzet: megfelel az IEC 60076 szabványoknak, támogatja a kültéri falat vagy a föld szerelését. 2 m × 1,5 m karbantartási engedélyt igényel.
videó
Miért válasszon minket?
A GNEE szigorúan követi az átfogó elfogadási tesztelési folyamatot annak biztosítása érdekében, hogy az egyes eszközök teljesítménye megfelel -e a szabványoknak. Termékeinket és szolgáltatásainkat a világ több mint 50 országában és régiójában sikeresen alkalmazták. Megbízható globális ipari partnerként mindig elkötelezettek vagyunk abban, hogy segítsünk az ügyfeleknek fenntartható fejlesztési elképzelésük elérésében kiváló minőségű termékek és teljes folyamatban lévő szolgáltatások révén.
Támogatás
• Előzetes értékesítés: Ingyenes műszaki tanácsadás, rajz áttekintés és telepítési képzés.
• Az értékesítés utáni:
Globális garancia 2 évig; 5- Év garancia az alapkomponensekre.
7 × 24- órás távoli támogatás, hibaválasz<24 hours.
A rendelkezésre álló üzemi kézikönyv.
SGS tanúsítási tanúsítvány
Termelési környezet
Gyárunk
Csomagolás és kézbesítés
GYIK
1. kérdés: Hogyan lehet választani az olajkimerás, száraz típusú vagy amorf ötvözet transzformátorok között az igények alapján?
V: Olaj-immerekes transzformátorok (pl. 30-2500 KVA/10 kV olaj-imper-háromfázisú kettős lemondás):
Alkalmazható forgatókönyvek: Nagy gyárak, alállomások, kültéri nagyfeszültség-eloszlás.
Előnyök: Kiváló hőeloszlás a nagy terheléshez és a magas hőmérsékleten, de a tűzmegelőzési és olajszivárgás óvintézkedéseket igényel.
Száraz típusú transzformátorok (pl. Epoxi gyanta-adagú típus, száraz típusú kettős-eltávolítás):
Alkalmazható forgatókönyvek: Beltéri létesítmények (pl. Adatközpontok, kereskedelmi épületek), Szigorú tűzbiztonsági követelményekkel rendelkező környezetek.
Előnyök: Nincs szigetelőolaj, szennyezésmentes, alacsony zaj, de szellőzést igényel a hőeloszláshoz.
Amorf ötvözet transzformátorok (pl. Amorf ötvözet száraz típusú):
Alkalmazható forgatókönyvek: rács-végű alkalmazások, vidéki tápegység, energiahatékony rendszerek.
Előnyök: csökkenti a terhelés nélküli veszteséget több mint 70%-kal, nagyobb hatékonysággal, mint a hagyományos transzformátorok, ideális a hosszú távú alacsony terhelésű műveletekhez.
2. kérdés: Melyik berendezés alkalmas az egyenirányító transzformátorokhoz (30-3200 KVA egyenirányító típus)?
A: kifejezetten egyenirányító berendezésekhez tervezték, például:
Étéscsontos vonalak, elektrolitsejtek.
Alumínium/réz elektrolízis termelése.
DC motoros meghajtó rendszerek.
Jellemzők: Háromfázisú bemenet, állítható DC feszültség kimenet. Megjegyzés: A harmonikus terhelések befolyásolhatják a transzformátor teljesítményét.
3. kérdés: Milyen különbségek vannak az előregyártott alállomások (európai stílus) és a kombinált transzformátorok (kombinált típus) között?
V: Előre gyártott alállomások:
Magas integráció: Tartalmazza a transzformátorokat, az alacsony feszültségű szekrényeket és a védelmi eszközöket, amelyeket előre telepítenek az időjárásálló/tűzálló házakba.
Alkalmazható forgatókönyvek: Gyorsan telepíthető kültéri energiarendszerek (pl. Ideiglenes építőhelyek, távoli területek).
Kombinált transzformátorok:
Funkcionális integráció: Az energiaeloszlás egyszerűsítése érdekében általában kombinálja a transzformátorokat, a mérőeszközöket és a védelmi berendezéseket.
Alkalmazható forgatókönyvek: energiaelosztó csomópontok kis/közepes gyárakhoz vagy kereskedelmi komplexumokhoz.
4. kérdés: Mi a feszültség-beállítási módszer a 30-2500 KVA kettős disznó nem állítható feszültség-transzformátorokhoz?
A: Nem állítható típus: rögzített kimeneti feszültségkészlet a gyárban (pl. 10 kV bemenet → 400 V kimenet); Nincs helyszíni beállítás.
Alkalmazható forgatókönyvek: stabil feszültségkörnyezetek minimális terhelési ingadozásokkal (pl. Fixe gyártósorok).
A feszültség beállításához válassza a betöltő csapváltó transzformátorokat (testreszabható).
5. kérdés: Milyen hőmérséklet-ellenállás és élettartam van az epoxi gyanta száraz típusú transzformátorok?
V: Hőmérséklet -ellenállás: F osztály (155 fok) vagy H osztály (180 fok), túlterhelési kapacitással akár 1,5x névleges teljesítményig.
Élettesség: 20 éve normál működés alatt, de rendszeresen ellenőrzi a kanyargós szigetelő és hűtési rendszereket.
