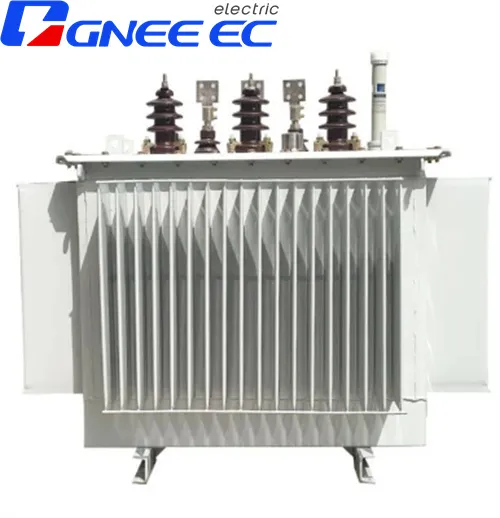

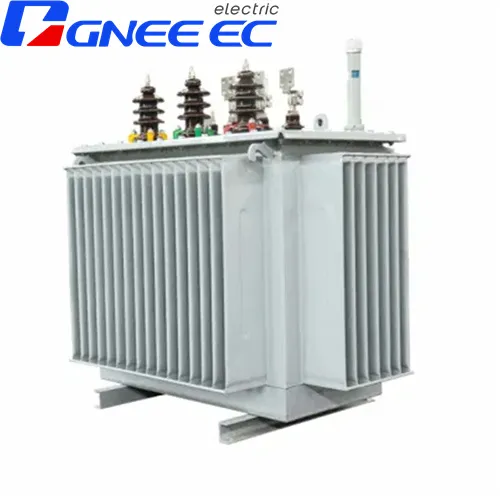

S11 Olajtípus elosztó transzformátor

S11 típusú olajelosztó transzformátorelfogadja a mikroszámítógépes numerikus vezérlési technológiát, amely a tekercsmag által előállított speciális berendezésekből készül, és a szilíciumacél szalag csatlakoztatva van és feltekercselt. Csökkenti a hagyományos vasmag ízületi légrését, jelentősen csökkentve a termék zaját. Az izzítás után a termék terhelés nélküli vesztesége 30%-kal kisebb, mint az S9 típusé. A termék hullámkarton olajtartályos, teljesen tömített szerkezettel van felszerelve, melynek előnyei a szép megjelenés, a kiváló teljesítmény és a karbantartásmentes.

A termékek S11 típusú főbb teljesítményparaméterei

Az S11 olaj típusú elosztó transzformátor jellemzői

1. Mag:Az S11 olaj típusú elosztó transzformátor magja egy hidegen hengerelt orientált szilícium acéllemez, amelynek vastagsága 0,30 mm vagy 0,27 mm. Magas tekercselő gépen hengereljük lépcsőzetes tekercsmagos varrat nélküli csatlakozási szerkezettel. Először két kis keretmagot tekercselnek fel, majd a két kis keretmag külső oldalára egy nagy keretet tekernek fel, hogy háromfázisú tekercsmagot képezzenek. A tekercselés befejezése után egy magos izzítókemencébe helyezik, és vákuummal és nitrogénnel lágyítják. Alapteljesítménye teljesen visszaállítható. Ezért ennek a transzformátorsorozatnak az üresjárati vesztesége nagyon alacsony, ami 30%-kal alacsonyabb, mint az S9 sorozatú 10KV elosztó transzformátorok átlagos üresjárati vesztesége. Ez egy jobb kis veszteségű elosztó transzformátor.

2. Tekercs:Az S11 olajtípusú elosztó transzformátor tekercsét speciális tekercselőgéppel közvetlenül a magra kell feltekerni. A magas és alacsony feszültségű tekercseket egyidejűleg tekercseljük fel, és a tekercsforma nem szükséges; a szerkezet ésszerű, az ampulla egyenletesen oszlik el, és erős rövidzárlati ellenállással rendelkezik.

3. Összeszerelés:Összeszereléskor már nem szükséges szétszerelni a vaskeretet a magon, hogy elkerüljük a magveszteség növekedését az összeszerelési folyamat során.

4. Üzemanyagtartály:A magelosztó transzformátor tüzelőanyag-tartálya teljesen lezárt hullámlemez típusú.

5.A szerelvény önzáró záróanyát alkalmaz, hogy biztosítsa a nagy távolságra történő szállítást, beszerelést, és ne lazuljon meg működés közben, és ne mozduljon el. Állandó hőmérsékletű vákuum olajozást használ.
