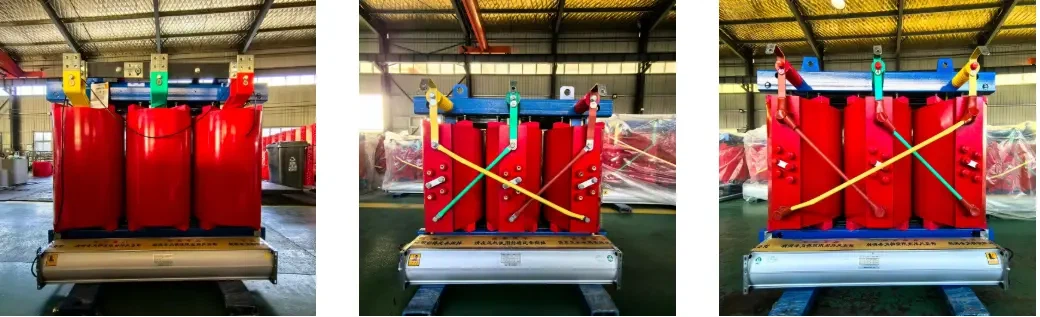

50kva száraz típusú tekercselés nem gerjesztett feszültségszabályozó eloszlás transzformátor
Capacity: 50kva
DELYEVÉDELMI Év: 2023
Country: Ausztrália
Key előnyei:
Nagy hatékonyság : 15% -kal alacsonyabb a terhelés nélküli veszteség a hagyományos gerjesztési feszültség szabályozó eloszlási transzformátorokhoz képest;
Környezetbarát és biztonságos: Az olajmentes száraz típusú kialakítás megfelel az ausztrál tűzbiztonsági előírásoknak;
Precíziós feszültségszabályozás: ± 5% -os feszültség -stabilizációt ér el tekercselő nem gerjesztési feszültségszabályozó technológiával;
Kompakt méret: 20% -kal kisebb lábnyom, mint a szokásos feszültségszabályozó elosztó transzformátorok, megtakarítva a telepítési helyet.
Van kérdése? A GNEE értékesítési képviselői most már elérhetőek élő csevegéshez
E-mail küldése:sales@gneeelectric.com
Tel:+8615824687445
A nem gerjesztett feszültségszabályozó elosztó transzformátor termékleírása
Ez a száraz típusú transzformátor fejlett foltos nem gerjesztési feszültségszabályozó technológiát használ, amelyet kereskedelmi és ipari energiaelosztó rendszerekhez terveztek. Alapszilárdsága a pontos feszültségkontrollban (± 5%) egy nem izgatott szabályozási modulon keresztül rejlik, kiküszöbölve a beállítások gyakori teljesítményét és jelentősen javítja az ellátási stabilitást. Ellentétben a külső gerjesztő eszközökre támaszkodó excited feszültségszabályozással, amely a külső gerjesztő eszközökre támaszkodik, ez a száraz típusú transzformátor csökkenti az energiaveszteséget a kanyargós struktúrák optimalizálásával. A teljesen zárt formatervezés (IP 54- névleges) biztosítja az alkalmazkodóképességet a nedves vagy poros környezethez. Az eloszlási transzformátor X-Folytázs-szabályozásaként az epoxi gyanta-öntvény garantálja a jobb szigetelést és kiküszöböli az olajszivárgás kockázatait, ideálissá téve a biztonsági kritikus alkalmazásokhoz, például az adatközpontokhoz és a kórházakhoz. Az 50 kVA-os kapacitással és a kiegyensúlyozott háromfázisú kimenetkel ez a száraz típusú transzformátor hatékonyan támogatja a kis-közepes rácsigényeket, és azt a modern energiaelosztó hálózatok optimális választásának tekinti.
Előnyök a hagyományos transzformátorokhoz képest
① Energiahatékonyság és fenntarthatóság
Összehasonlítva a standard X-X-szabályozó eloszlási transzformátorokkal, ez a száraz típusú transzformátor olajmentes kialakítást alkalmaz, csökkentve a környezeti veszélyeket és kiküszöböli a hűtőfolyadék cseréjét, a karbantartási költségeket 30%-kal csökkenti. A nem gerjesztett feszültségszabályozó technológiája a fizikai tekercselés módosítása révén beállítja a feszültséget, 18% -kal alacsonyabb energia -átalakulási veszteséget érve el, mint az exkluzív feszültség szabályozza az eloszlási transzformátorokat.
② Biztonsági és alkalmazkodóképesség
A hagyományos olajszigetelt transzformátorok tűzkockázatot jelentenek, míg ez a száraz típusú transzformátor láng-retardáns epoxi-lezárott struktúrával rendelkezik (megfelel az IEC 60076-11 -nek), lehetővé téve az alagsorokban vagy a magas szintű telepítést. Időjárási ellenállása meghaladja a szokásos Voltásszabályozó Transformers szabályozását, amely megbízhatóan működik a -25 fokról a +50 fokra.
③ Precíziós és megbízhatóság
A standard exkluzív feszültségszabályozó eloszlás -transzformátorok az elektromágneses interferenciát érintő elektronikus gerjesztési rendszerektől függnek. Ezzel szemben ez a száraz típusú transzformátor mechanikus, nem izgatott szabályozást alkalmaz, javítva az interferenciaellenes képességet a 0} 5 másodperc alatti feszültség-beállítási időtartamokkal. A laboratóriumi tesztek megerősítik a 25% -os hosszabb élettartamot és az MTBF -et (a hibák közötti átlagidő), amely meghaladja a 100 -at, 000 órát, összehasonlítva a hagyományos Volttage szabályozó eloszlási transzformátorokkal.
Termékek paraméter
| Az SC (B) fő teljesítményparaméterei 13 száraz típusú transzformátor: | |||||||||
| modell | Névleges kapacitás (KVA) |
Csatlakozási szimbólum | Feszültségkombináció (KV) | terhelés nélküli veszteség (W) | terhelésvesztés (w) | terhelés nélküli áram (%) | Rövidzárlat ellenállás (%) | ||
| nagynyomású | csapdázási tartomány | alacsony nyomás | |||||||
| Sc 13-30 | 30 | Yyn 0 vagy Dyn11 |
10 6.3 6 |
±5% ±2×2.5% vagy +1/+3 × 2,5 |
0.4 | 150 | 710 | 2.0 | 4.0 |
| Sc 13-50 | 50 | 215 | 1000 | 2.0 | |||||
| Sc 13-80 | 80 | 295 | 1380 | 1.5 | |||||
| Sc 13-100 | 100 | 320 | 1570 | 1.5 | |||||
| Sc 13-125 | 125 | 375 | 1850 | 1.3 | |||||
| Sc (b) 13-160 | 160 | 430 | 2130 | 1.3 | |||||
| Sc (b) 13-200 | 200 | 495 | 2530 | 1.1 | |||||
| Sc (b) 13-250 | 250 | 575 | 2760 | 1.1 | |||||
| Sc (b) 13-315 | 315 | 705 | 3470 | 1.0 | |||||
| Sc (b) 13-400 | 400 | 785 | 3990 | 1.0 | |||||
| Sc (b) 13-500 | 500 | 930 | 4880 | 1.0 | |||||
| Sc (b) 13-630 | 630 | 1070 | 5880 | 0.85 | |||||
| Sc (b) 13-630 | 630 | 1040 | 5960 | 0.85 | 6.0 | ||||
| Sc (b) 13-800 | 800 | 1210 | 6960 | 0.85 | |||||
| Sc (b) 13-1000 | 1000 | 1410 | 8310 | 0.85 | |||||
| Sc (b) 13-1250 | 1250 | 1670 | 9690 | 0.85 | |||||
| Sc (b) 13-1600 | 1600 | 1960 | 11700 | 0.85 | |||||
| Sc (b) 13-2000 | 2000 | 2440 | 14400 | 0.7 | |||||
| Sc (b) 13-2500 | 2500 | 2880 | 17100 | 0.7 | |||||
Karbantartási útmutató
① Rutin ellenőrzések
Tisztítsa meg a száraz típusú transzformátor felületét havonta a száraz sűrített levegővel (a 0. Kerülje a kémiai oldószereket az epoxi -gyanta korrózió megelőzése érdekében;
Ellenőrizze az oxidációt a -enKanyargós, nem gerjesztett feszültségszabályozó Mechanikus érintkezők; Ha szükséges, alkalmazza a vezetőképes zsírt.
② Környezetvédelmi ellenőrzések
Fenntartja a páratartalmat kevesebb vagy egyenlő 85% relatív páratartalommal a beszerelési területen megfelelő szellőzéssel; Kerülje a ko-elhelyezkedést -valGerjesztett feszültségszabályozó elosztó transzformátorok magas hőmérsékletű zónákban;
Figyelemmel kíséri a tekercselési hőmérsékletet infravörös hőmérőkön keresztül; A normál üzemi hőmérséklet -emelkedésnek kevesebbnek vagy egyenlőnek kell lennie 100K -val ( / GB 1094.11).
③ Periodikus karbantartás
Vizsgálja meg a szigetelési ellenállást 6 havonta egy 2500 V MegHMMeter segítségével (legalább 100 mΩ);
Kalibráljon Kanyargós, nem gerjesztett feszültségszabályozó Évente érintse meg a pontosságot; visszatérés a javításhoz, ha az eltérés meghaladja a ± 2%-ot;
Végezzen részleges mentesítési teszteket 3 évente; A kisülési szinteknek megmaradniuk kell<10pC (IEC 60270 compliant).
Termékvizsgálat
Ez a száraz típusú transzformátor négy szigorú teszten megy keresztül:
Anyagi ellenőrzés: A szilícium acél magvesztesége kevesebb, mint 1,30W/kg (b =1. 7T, 50Hz); A réz tekercses tisztaság 99,99%-nál nagyobb vagy egyenlő;
Terhelési teszt: 24- órás teljes terhelésű művelet 50 kVA-nál, a hőmérséklet-emelkedés ellenőrzése megfelel a GB/T 22072-2018 -nek;
Feszültségszabályozási teszt: A nem gerjesztett feszültségszabályozó A rendszer átváltása ± 5% -os feszültséget 9 csapnál kevesebb vagy egyenlő 1 másodperc alatt;
Összehasonlító tesztelés: Az excited feszültség szabályozásával működik az eloszlás transzformátorok, 55dB (A-súlyozott) zaj elérésével (40% -kal csendesebb). Az összes adat a TUV Rheinland tanúsítvánnyal rendelkezik, biztosítva ennek a Váltólás szabályozó terjesztő transzformátornak a hosszú távú megbízhatóságát.
videó
Miért válasszon minket?
GneeSzigorúan követi az átfogó elfogadási tesztelési folyamatot annak biztosítása érdekében, hogy az egyes eszközök teljesítménye megfelel -e a szabványoknak. Termékeinket és szolgáltatásainkat a világ több mint 50 országában és régiójában sikeresen alkalmazták. Megbízható globális ipari partnerként mindig elkötelezettek vagyunk abban, hogy segítsünk az ügyfeleknek fenntartható fejlesztési elképzelésük elérésében kiváló minőségű termékek és teljes folyamatban lévő szolgáltatások révén.
Támogatás
• Előzetes értékesítés: Ingyenes műszaki tanácsadás, rajz áttekintés és telepítési képzés.
• Az értékesítés utáni:
o Globális garancia 2 évig; 5- Év garancia az alapkomponensekre.
O 7 × × 24- órás távoli támogatás, hibaválasz<24 hours.
o A rendelkezésre álló üzemi kézikönyv.
Gyárunk

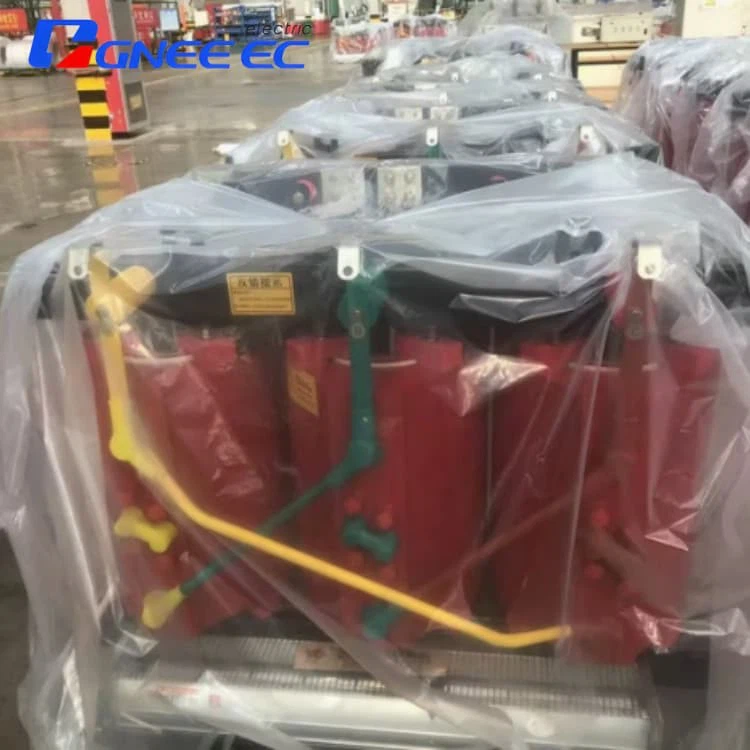

Csomagolás és kézbesítés
