30-2500 kva epoxi gyanta öntött száraz típusú transzformátor
Kapacitás: 30-2500 kva
Szállítási év: 2024
Ország: Franciaország
Alkalmazási forgatókönyv: Gyári energiaelosztó rendszer frissítése
Előny: Átadott EU CE tanúsítás, a rövidzárlat ellenállás eléri a névleges érték 125% -át, a működési zaj 50dB alatt van, biztosítva a stabil gyári tápegységet.
Van kérdése? A GNEE értékesítési képviselői most már elérhetőek élő csevegéshez
E-mail küldése:sales@gneeelectric.com
Tel:+8615824687445
Az epoxi gyanta öntött transzformátor termék bevezetése
Az epoxi gyanta öntött száraz típusú transzformátort kifejezetten nagy biztonságú és nagy terhelésű forgatókönyvekhez tervezték, 30-2500 kva kapacitási tartományával. Teljesen zárt epoxi-gyanta-casting technológiát használ a nulla olaj-gáz-kibocsátás, a tűzálló és az alacsony zajszintű működés eléréséhez, amely megfelel a globális biztonsági előírásoknak (UL/IEC). Az adatközpontokhoz, a vasúti tranzithoz, az orvosi központokhoz és más környezetekhez, amelyek szigorúan a tűzvédelemre és a stabil tápegységre vonatkoznak, ideális alternatíva a hagyományos olajszigetelt transzformátorokhoz.
Termékek paraméter
| Terméknév | Száraz típusú transzformátor |
| Fázisszám | 3 fázis |
| Kanyargós típus | Két-összecsapó transzformátor |
| Vektorcsoport/csatlakozás típusa | Yyn 0 vagy dyn11 |
| Tap Ranger | ± 5% vagy ± 2*2,5% |
| Impedancia | 4%-6% |
| Frekvencia | 50Hz/60Hz |
| Tekercs anyag | Réz/alumínium |
| Névleges kapacitás (KVA) | Feszültségkombináció és csap tartomány | A transzformátor tekercselésének összekapcsolása | Terhelés nélküli veszteség (w) |
Terhelésvesztés (w) | Terhelés nélküli áram (%) | Rövidzárlati impedancia (%) | ||
| Nagyfeszültségű (kv) | Nagyfeszültségű csapok tartománya (%) | Alacsony feszültség (KV) | ||||||
| 30 50 80 100 125 160 200 250 315 400 500 630 630 800 1000 1250 1600 2000 2500 |
6 6.6 6.6 10 10.5 11 |
±5% ±2x2.5% |
0.4 |
Dyn11 |
130 190 260 280 330 380 435 505 615 685 810 940 910 1065 1240 1460 1715 2135 2520 |
710 1000 1380 1570 1850 2130 2530 2760 3470 3990 4880 5880 5960 6960 8130 9690 11730 14450 17170 |
2.6 2.2 2.2 2 1.8 1.8 1.6 1.6 1.4 1.4 1.4 1.2 1.2 1.2 1.1 1.1 1.1 1.0 1.0 |
4 4 4 4 4 4 4 4 4 4 4 4 6 6 6 6 6 6 6 |
Az epoxi gyanta öntött transzformátor termékjellemzői
A száraz típusú transzformátor alapvető előnyei tovább javulnak ebben a termékben:
Kiváló tűzálló teljesítmény: Az epoxi gyantaöntés lezárt szigetelő réteget képez, amely áthalad az UL94 V -0 lángmaradék -tanúsítvánnyal, kiküszöbölve a tűzkockázatokat.
Nagyon energiahatékony kialakítás: Réz tekercsek az ultra alacsony veszteségű szilícium acéllemezekkel kombinálva 20% energiát takarítanak meg a hagyományos száraz típusú transzformátorokhoz képest, megfelelnek az IEC60076 hatékonysági szabványoknak.
Rövidzárlat ellenállás: A vákuum-epoxi gyantaöntés növeli a mechanikai szilárdságot, növelve a rövidzárlat-toleranciát a névleges érték 125% -ára, biztosítva a berendezések megbízhatóságát.
Környezetbarát és nem szennyeződés: Az epoxi gyanta öntött száraz típusú transzformátor olajmentes kialakítása elkerüli a szivárgási kockázatokat, az EU ROHS környezetvédelmi előírásainak megfelelő működési zajjal.
Erős jelenet alkalmazkodóképessége: Testreszabható kapacitás a 30-2500 KVA és a feszültség szintjéből, a beltéri/kültéri telepítés támogatásával, a vasúti tranzit, az ipari gyártás stb. Különböző igényeinek kielégítésével, stb.

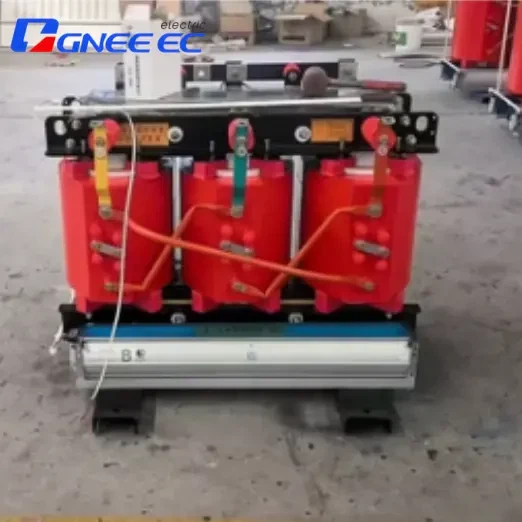

Részletes fotók
Terméktermelési folyamat
Az epoxi gyanta öntött száraz típusú transzformátor termelési folyamata szigorúan követi az ISO 9001 szabványokat:
Alapvető anyagválasztás:
Kiváló minőségű rézhuzal, kiváló minőségű szilícium acéllemezek és epoxi gyanta, amelyet az SGS választott és tanúsított.
Precíziós kanyarodás:
A CNC kanyargós gépek pontosan a szélnövekedést tekercsek, biztosítva a 0.
Vákuumöntvény kikeményedése:
A tekercseket és magokat epoxi gyantával öntik vákuum körülmények között, kiküszöbölve a buborékokat és integrált lezárt szigetelő réteget képezve.
Másodlagos impregnálási kezelés és szigorú tesztelés a szállítás előtt:
A vákuumnyomás -impregnálási (VPI) folyamat tovább javítja az elektromos szigetelést és a mechanikai szilárdságot.Tesztelték az ellenállási feszültség (200% névleges feszültség), részleges kisülés (<10pC), and temperature rise, issuing CE and TUV certification reports to ensure zero defects.
videó
Ellátási kör
A következő transzformátor termékeket is biztosíthatjuk:
30-2500 kva/10 kV laminált mag eloszlás transzformátor
30-2500 KVA Power Transformer
30-2500 KVA Power Transformer (háromfázisú olaj-immerekített teljesítménytranszformátor)
30-2500 KVA/10kV olaj-imper-háromfázisú dupla duplázott nem-exctált feszültségszabályozó eloszlás transzformátor
30-2500 kva/10kV epoxi gyanta öntött száraz típusú transzformátor
30-2500 kva/10 kV háromfázisú gyanta öntött szigetelt száraz típusú transzformátor
30-2500 kva epoxi gyanta öntött száraz típusú transzformátor
30-2500 kva/10kV epoxi gyanta öntött száraz típusú transzformátor
30-2500 KVA száraz típusú háromfázisú dupla-rágcsáló feszültségszabályozó eloszlási transzformátor
30-2500 KVA/10kV Dry-Type Háromfázisú duplacsomagolású, nem izgatott feszültségszabályozó eloszlási transzformátor
30-2500 kva amorf ötvözet száraz típusú transzformátor
30-3200 KVA egyenirányító transzformátor
6300-42200 KVA háromfázisú olaj-immerekes transzformátor
800-31500 KVA/35KV Olaj-imper-transzformátor
100-1600 kva kombinált transzformátor
380 V kommunikáció alacsony feszültségű elosztó szekrény
Egyfázisú felső típusú pólusra szerelt enyhe acélelosztó teljesítmény transzformátorok
75kva - 5000 kVa padra szerelt transzformátorok
Előre összeszerelt alállomás (európai stílus) stb.
Alkalmazandó mezők
Az epoxi gyanta öntött transzformátor széles körű alkalmazása a száraz típusú kialakítás (száraz típusú transzformátor) és az epoxi gyanta casting technológia (epoxi gyanta öntvény) kettős előnyeiből származik:
Ipari gyártás: Nagyfeszültségű stabilizált tápegység a gyári gyártóvezetékekhez és az olvasztóberendezésekhez.
Vasúti tranzit: Energiaátalakítás és eloszlás metróállomásokban és nagysebességű vasúti vontatóállomásokban.
Orvosi mező:Folytatatlan biztonságos tápegység kórházi műtő és laboratóriumok számára.
Kereskedelmi épületek: Sürgősségi tápegység és építési energiaeloszlás nagy bevásárlóközpontok és adatközpontok számára.
Teljesítményrendszer:Városi hálózati bővítés és új energiahálózati csatlakozási projektek.
Miért válasszon minket?
GNEE csoport:
Globális transzformátor ellátási lánc integrációs szakértő (2008 - Jelenleg)
A 2 0 08 -ban alapított GNEE Group tizenöt éves mély ipari termesztésen ment keresztül, sikeresen átalakítva a regionális kereskedőről globális ellátási lánc menedzsmentre. Az acélipar láncának integrációjának úttörőjeként a csoport teljes ciklusú értékrendszert hozott létre, amely a nyersanyagok beszerzését, a termelési koordinációt, a logisztikai optimalizációt és a terminálszolgáltatásokat terjeszti, és innovatív operatív referenciaértéket teremt a globális transzformátor elosztó ágazatban. Az Ipar 4.0 korszakában a GNEE Group felgyorsul annak a céljának, hogy a digitális szerkezetátalakítás és a zöld ellátási lánc felépítése révén a transzformátor ipari értékének globális integrátorává váljon.
SGS tanúsítási tanúsítvány
Termelési környezet
Csomagolás és kézbesítés
