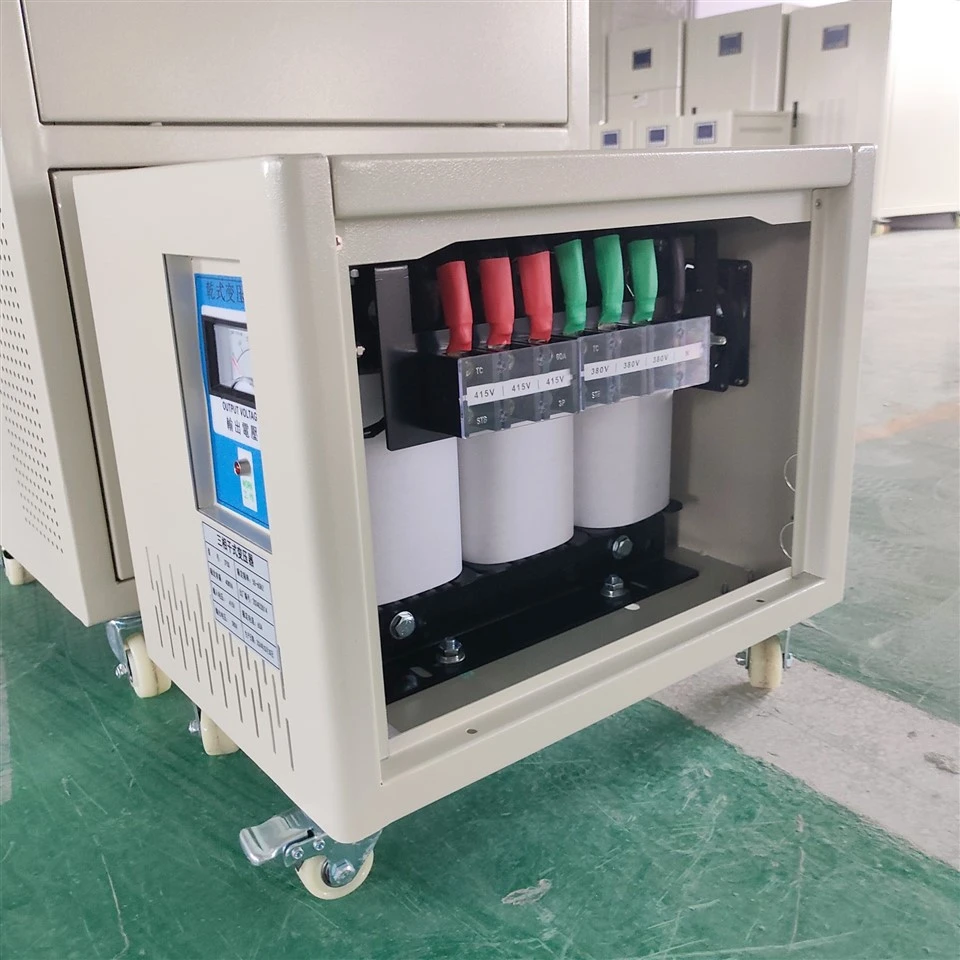

A lakossági betétre szerelt transzformátor
Kérdései vannak? A GNEE értékesítési képviselői már elérhetőek élő csevegésre
E-mail{0}}küldése:sales@gneeelectric.com
Tel:+8615824687445
A lakossági platform -transzformátorok (rövidítve "platform transzformátorként") a közüzemi oszlopokra vagy platformokra telepített disztribúciós transzformátorok. Alapvető funkciójuk az, hogy a 10 kV -os nagyfeszültségű villamos energiát 380 V/220 V -os alacsony feszültségű villamos energiává alakítsák a lakosok napi felhasználására.
Alapvető paraméterkövetelmények
Shanghai Jwell Machinery Workshop együttműködési projektek
Kapacitási tartomány:
A GB/T 6451 szerint a standard lakossági transzformátor kapacitása 30/50/80/100/200/315/400/500 KVA.
Energiahatékonysági szint:
Meg kell felelnie a GB 20052-2020 2. szintű energiahatékonysági előírásainak, a terhelés nélküli veszteségek 15% -20% -kal csökkentek az előző nemzeti szabványhoz képest.
Szigetelési szint:
Nagyfeszültségű oldalsó teljesítményfrekvencia ellenáll a feszültségnek 35 kV/1 perc, a villámimpulzus 75 kV feszültség ellenáll (csúcs)
Tipikus konfigurációs séma:
| Elemek | Városterv | Vidéki területi program |
| Telepítési magasság | Nagyobb vagy egyenlő, mint 3 m a talajtól | Nagyobb vagy azzal egyenlő, vagy a földtől 2,5 méterre |
| Védelmi szint | IP44 (Splash-Pive) |
IP23 (védve a függőleges csepp ellen) |
| Biztosítékválaszték | HRW12-10/100A | HRW11-10/63a |
| Paraméter | Meghatározás |
|---|---|
| Névleges kapacitás | 30–500 kva45 |
| HV/LV feszültség | 10 kV → 380 V/220V5 |
| A szigetelés vezet | A keresztmetszet nagyobb vagy azzal egyenlő, mint 50 mm², a fázis -távolság nagyobb vagy azzal egyenlő 500 mm4 |
| Földi ellenállás | Az integrált földelő rendszer kevesebb vagy azzal egyenlő 4 Ω4 |
Alapvető alkotóelemek műszaki előírásai
Alaprendszer
Anyagok és feldolgozás:
▸ DQ151-35, hidegen hengerelt szemcsék-orientált szilícium acéllemezek (GB/T 2521)
▸ 0,96-nál nagyobb vagy egyenlő laminálási együttható, 65W-nál kisebb vagy egyenlő terhelés nélküli veszteség (a GB/T 6451-nek megfelelő)
Szerkezeti jellemzők:
A láb keresztmetszete: Lépéses, 7 szintű rakás. Összetípus: 45 fokos ferde ízület (csökkenti a hiszterézis veszteségeket).
Kanyargós rendszer
| Paraméter | Nagyfeszültségű tekercs (10 kV) | Alacsony feszültségű tekercs (0,4 kV) |
| Karmester típus | ZB-0.45 papír borított téglalap alakú rézhuzal | TMR2-12 × 2,5 rézbusz |
| Szigetelési fokozat | A fokozat (105 fok) | F fokozat (155 fok) |
| Fordulási fordulat ellenállás feszültség | 3KV/1 perc bontás nélkül | 2,5 kV/1 perc bontás nélkül |
Olajindex szigetelő olajindex
Fizikai tulajdonságok: Kinematikus viszkozitás (40 fok): kevesebb vagy egyenlő 9,6 mm²/s lassú pont (zárt csésze): nagyobb vagy egyenlő 135 fokos dielektromos veszteség tényező (90 fok): kevesebb vagy egyenlő 0,005
Kémiai tulajdonságok: ▸ A savérték kevesebb, mint 0,03 mgkoh/g ▸ A víztartalom kevesebb, mint 15ppm (GB/T 7600)
