Ultra - finom zománcozott téglalap alakú rézhuzal

Ultra - Finom zománcozott téglalap alakú rézhuzaltermék Bevezetés: Az ultra - finom zománcozott végbélkeverék -rézhuzal kevesebb vagy egyenlő, mint 6 mm². A magas hőmérsékletű szigetelő lakkkal bevont téglalap alakú rézhuzal készíti. Ez a termék megfelelhet az ügyfél különböző kanyargós módjainak, és a ...

A szálláslekérdezés elküldése

Csevegj most

Van kérdése? A GNEE értékesítési képviselői most már elérhetőek élő csevegéshez

E-mail küldése:sales@gneeelectric.com

Tel:+8615824687445

Ultra - Finom zománcozott téglalap alakú rézhuzaltermék bevezetése:

Az ultra - finom zománcozott végbélréz huzal kevesebb vagy egyenlő 6 mm². A magas hőmérsékletű szigetelő lakkkal bevont téglalap alakú rézhuzal készíti. Ez a termék megfelelhet az ügyfél különböző tekercseinek, és a termékparaméterek között szerepel a szigetelő fajok, a hőmérsékleti index, a vezető vastagsága és szélessége. Precíziós zománcozott lapos huzal, amelyet széles körben használnak az elektronikus transzformátorokban, tápegységekben, napenergiában, vezeték nélküli töltőkben, autóipari elektronikában, kapcsolókban, mobiltelefonokban és más magas- technológiai precíziós termékekben.

Ultra - finom zománcozott téglalap alakú rézhuzal -paraméter:

Ultra - finom zománcozott téglalap alakú rézhuzaltartás

Vastagság A: 0,080-1,20 mm

B szélesség: 0,80-6,00 mm

Hőosztály: 155c, 180c, 200c, 220c, 240c

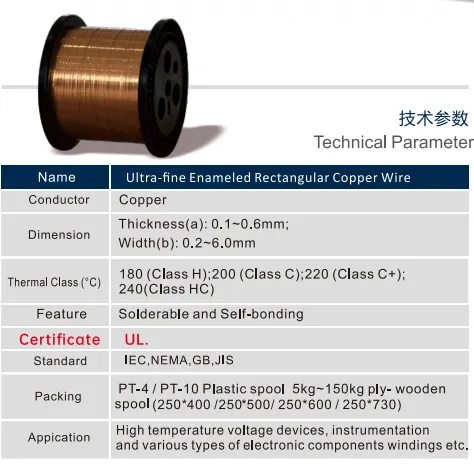

Ultra-fine Enameled Rectangular Copper Wire technical parameter

Zománcozott huzal teljesítményű paraeters asztal

Terméknév	UEW155	UEW180	EI/AIW200	AIW/220	PIW240
Állványkezelő	IEC 60317-20 MW 79C Jis 3202	IEC 60317-51 MW 82C Jis 3202	IEC 60317-13 MW 35C, 73C Jis 3202	IEC 60317-26 MW 81C Jis 3202	IEC 60317-46 MW 16C
Hőmérséklet	155 fok	180 fok	200 fok	220 fok	240 fok
Zománc alapréteg	Poliuretán	Poliuretán	Poliamid - imide	Poliamid - imide	Poliimid
Zománc fedőréteg			Poliészter - imide
Bontási hőmérséklet	Nagyobb vagy egyenlő, mint 200 C fok	Nagyobb vagy azzal egyenlő 230 C fok	Nagyobb vagy egyenlő, mint 320 C fok	Nagyobb vagy egyenlő, mint 350 C fok	Nagyobb vagy egyenlő 400 C fok,
Bontási hőmérséklet	230 fok C	260 fok C	380 fok C	410 C fok	450 fok C
Termikus ütés hőmérséklete	Nagyobb vagy azzal egyenlő 175 C fok	Nagyobb vagy egyenlő, mint 200 C fok	Nagyobb vagy egyenlő 220 C fok	Nagyobb vagy egyenlő 240 fok, C	Nagyobb vagy egyenlő 240 fok, C
Termikus ütés hőmérséklete	180 fok	200 fok	240 fok	280 fok	300 fok
Hegesztési hőmérséklet	380 fok C	390 fok C	Nem lehet hegeszteni	Nem lehet hegeszteni	Nem lehet hegeszteni
Hegesztési hőmérséklet	370 fok C	380 fok C	Nem lehet hegeszteni	Nem lehet hegeszteni	Nem lehet hegeszteni
Szakítószilárdság	260MPA	265mpa	270mPa	280mPa	270mPa
Bontás	100 V/µm	100 V/µm	90 V/µm	100 V/µm	90 V/µm
Bontási feszültség csökkenési sebessége A kémiai standard oldószerkezelés után	5%	0%	0%	5%	0%
Termelési tartomány (A vastagság, B szélesség)	V: 0,080-1,00 mm	V: 0,080-1,00 mm	V: 0,080-1,20 mm	V: 0,080-1,20 mm	V: 0,080-1,20 mm
Termelési tartomány (A vastagság, B szélesség)	B: 0,800-6,00 mm	B: 0,800-6,00 mm	B: 0,800-8,00 mm	B: 0,800-8,00 mm	B: 0,800-8,00 mm
Teljesítmény	● Kiváló hegeszthetőség ● Magas hő	● Közvetlenül hegesztve 380 fok ● Magas hőállóság	● Magas hőállóság ● Magas mechanikus tulajdonságok	● Magas hőállóság ● Kiváló vegyszer ellenállás	● Kiváló hőállóság ● Kiváló kémiai ellenállás ● Kiváló sugárzási ellenállás
Alkalmazás	● Szűrő ● Transzformátorok ● mágnesszelepek	● Szűrő ● Transzformátorok ● mágnesszelepek ● Autóipari tekercsek	● Motorok	● Kis motorok ● Sransformers ● mágnesszelepek ● Autóérzékelők	● Katonai ● Space alkalmazások

Téglalap alakú zománcozott rézhuzalok bevonó anyag és termikus osztály

Téglalap alakú zománcozott rézhuzalok bevonása: A rézhuzalt zománcszigetelésréteggel borítják, amely elektromos szigetelést biztosít és megvédi a huzalt a környezeti tényezőktől, például a nedvesség, a vegyi anyagok és a kopás.

130 poli vinil -acetális, 105, 120 osztály; Poliészter, 130. osztály

155 Poliészterimid köthető, poliészter 155

180 poliészterimid, poliészterimid köthető, 180. osztály

200 poliamid imid, kettős bevonattal ellátott poliészter (imid) + poliamid imid, 200 osztály

Az ultra finoman téglalap alakú zománcozott rézhuzal specifikációi:
1) Írja be:
a) Alkoholban oldódó zománcozott lapos rézhuzal
b) Alkoholban oldódó zománcozott réz - betöltött - alumínium kerek és lapos huzal
2) Alapanyag: réz, réz borított alumínium
3) űrfaktor:
1) Körülbelül 78% -os tömb tekercselés
2) Körülbelül 91% -os tömb tekercselés
3) Körülbelül 96% -os élvonalbeli tekercs
4) Szerkezet: Szigetelő filmkötési film, rézhuzal
5) Méret: 0,050 mm - 0.800 mm
6) Szabvány: GB6109.8-89

Alapvető jellemzők

A téglalap alakú zománcozott rézhuzalok jobb tekercselési sűrűséggel és jobb térhasználathoz képest a kerek vezetékekhez képest. Ez döntő jelentőségű lehet azokban az alkalmazásokban, ahol a tömörség és a hatékonyság nélkülözhetetlen.

A GNEE zománcozott lapos huzalátmérőre specializálódott, és a termékek széles skáláját kínálja vastagságból, 0,8 --10 mm és 2-25 mm szélességű 99,99% tiszta rézvezetékkel és kiváló minőségű szigetelő anyagokkal is.

0,02 mm UTRA finom zománcozott rézhuzal

Az egyik úttörő vagyunk a mikro vékony zománcozott vezetékek előállításában, 0,03 mm alatt Kínában. K + F -csapatunk 18 éves piaci tapasztalattal rendelkezik. Tíz évig elértük a "Zero Pinhole -lyukak a nyújtása után" célját. 2019 -ben a legfinomabb átmérőnk 0,011 mm, és a tömegtermelés elérte. Ha a kijelzők visszatérnek a Transformer iparban, az első számú kínai márka vagyunk, ahol a sütemény részesedése van. A nemzetközileg elismert zománcozott márkák a termelés, a technológia, a nyersanyagok számára felülmúlják őket. "Szolgáltatás, gyors válasz"; A 30% -kal alacsonyabb "ár" az előnye.

0.02mm Utra Fine Enameled Copper Wire 0

Jellemzők	Műszaki kérelmek		Teszteredmények
			1. minta	2. minta
Felület	Jó		RENDBEN	RENDBEN
Csupasz huzalátmérő	0.020±	0.001	0.02	0.02
Teljes átmérőjű	0.022-0.024		0.023	0.023
Karmester ellenállás	Kevesebb vagy egyenlő 60,810Ω/m		56.812	56.403
Meghosszabbítás	8% -nál nagyobb vagy egyenlő		10%	10%
Bontási feszültség	130 V -nál nagyobb vagy egyenlő		212	247
Lyukasztó teszt	Kevesebb vagy egyenlő 8 lyukkal/5m		1	0
Ragasztóanyag	Ragasztóanyag		RENDBEN
Vágja le a - -et	Vágja le a - -et		RENDBEN
Hőkezelés	Hőkezelés		RENDBEN
Forrasztási képesség	Forrasztási képesség		RENDBEN
Oldószer ellenállás	Oldószer ellenállás		RENDBEN

2UEW 3UEW Ultra Fine Enameled Copper Wire

2Uew 3Uew Ultra Fine zománcozott rézhuzal

A jó forraszthatósággal csökkenti a tekercsek előállítási költségeit a mechanikus vagy kémiai sztrájk eltávolítása miatt.

Superior '' q '' jellemző magas frekvenciákon.

Kiváló film -adhenzió és rugalmasság.

Rendkívül ellenálló a különféle oldószerekkel szemben, beleértve a legtöbb lakkot és a keményítő katalizátorokat.

Jó szigetelés, kiváló módszer, alacsony elektromos ellenállás és zaj nélkül.

Műszaki adatok:

Nominális átmérő mm	Tolerancia mm	Min. Átmérőjének növekedése	Max. Teljes átmérőjű	A V -nél nagyobb vagy azzal egyenlő bontási feszültség
Nominális átmérő mm	Tolerancia mm	Min. Átmérőjének növekedése	Max. Teljes átmérőjű	Súgó módszer	Csavart módszer
0.012	----	0.013	0.015	50	----
0.013	----	0.015	0.017	70	----
0.014	----	0.016	0.018	70	----
0.015	----	0.017	0.02	80	----
0.016	----	0.018	0.021	90	----
0.017	----	0.019	0.022	90	----
0.018	----	0.02	0.023	100	----

52 AWG 2Uew 155/180 Ultra finom zománcozott réz kanyargós huzal

Finom rézhuzal

UL elismert osztályú 155 fokos termék Tyai - U155 és 180 fokos termék Tyfu - H180.fine zománcozott rézhuzal

Jellemzők és előnyök:

2 Miniatürizálás: Lehetséges kisebb eszköztechnológiák előállítása

3. Jelentős előnyök a tervező mérnökök számára

Név	52 AWG 2Uew 155/180 Ultra finom zománcozott réz kanyargós huzal
Kulcsszó	Zománcozott rézhuzal
Szigetelés	Poliuretán
Termikus besorolás	155
A zománcozott rézhuzal átmérője	0,02 mm
Kulcsszó	52 AWG 2Uew 155/180 Ultra finom zománcozott réz kanyargós huzal

Jellemzők	Műszaki kérelmek	Teszteredmények
Jellemzők	Műszaki kérelmek	1. minta	2. minta	3. minta
Felület	Jó	RENDBEN	RENDBEN	RENDBEN
Csupasz huzalátmérő	0.020±0.001	0.020	0.020	0.020
Szigetelési vastagság	/	/	/	/
Teljes átmérőjű	0,022-0,024 mm	0.023	0.023	0.023
Elektromos ellenállás	Kevesebb vagy egyenlő 60,810Ω/m	56.453	56.436	56.551
Meghosszabbítás	8% -nál nagyobb vagy egyenlő	11	11	12
Bontási feszültség	130 V -nál nagyobb vagy egyenlő	253	261	238
Pinbole -teszt	Kevesebb vagy egyenlő 8 lyuk/5 m	1	0	1
Tesztelt tételek	Műszaki kérelmek		Eredmény
Ragasztóanyag	Nincs repedés		RENDBEN
Vágja le a - -et	200 fok 2 perc nincs repedés		RENDBEN
Hőkezelés	180 ± 5 fok /30 perc nincs repedés		RENDBEN
Forrasztási képesség	390 ± 5 2 másodperc sima		RENDBEN

Szigetelt ultravékony rézhuzal -forraszthatóság magas frekvenciájú tekercsekhez

Jellemzők

A jó forraszthatósággal csökkenti a tekercsek előállítási költségeit a mechanikus vagy kémiai sztrippelés eltávolítása miatt.

Superior '' q '' jellemző magas frekvenciákon.

Kiváló film -adhenzió és rugalmasság.

Rendkívül ellenálló a különféle oldószerekkel szemben, beleértve a legtöbb lakkot és a keményítő katalizátorokat.

Meghatározás

Névleges átmérőjű	Tolerancia	Min. Átmérőjének növekedése	Max. Teljes átmérőjű	Bontási feszültség	Elektromos ellenállás
mm	mm	mm	mm	Nagyobb vagy egyenlő V -nél	Ω/km (20 fok)
				Súgó módszer	Min.	Max.
0.012	----	0.013	0.015	50.000	142.64	157.65
0.013	----	0.015	0.017	70.000	118.41	133.98
0.014	----	0.016	0.018	70.000	102.64	120.45
0.015	----	0.017	0.020	80.000	89.83	104.41
0.016	----	0.018	0.021	90.000	74.67	97.56
0.017	----	0.019	0.022	90.000	66.60	85.75
0.018	----	0.020	0.023	100.000	59.77	75.95
0.019	----	0.021	0.024	100.000	53.95	67.75
0.020	0.001	0.022	0.024	100.000	51.83	60.81
0.050	±0.002	0.007	0.062	400.000	7981.00	9528.00
0.055	±0.002	0.007	0.068	400.000	6642.00	7815.00
0.060	±0.002	0.007	0.073	500.000	5614.00	6526.00
0.065	±0.002	0.007	0.078	500.000	4807.00	5531.00
0.070	±0.002	0.007	0.083	500.000	4163.00	4747.00
0.075	±0.002	0.007	0.088	550.000	3640.00	4119.00
0.080	±0.002	0.008	0.094	550.000	3209.00	3608.00
0.085	±0.002	0.008	0.099	550.000	2851.00	3187.00
0.090	±0.002	0.010	0.106	650.000	2550.00	2835.00
0.095	±0.002	0.010	0.111	650.000	2294.00	2538.00
0.100	±0.002	0.011	0.118	650.000	2074.00	2286.00
0.110	±0.002	0.011	0.129	----	1720.00	1882.00
0.120	±0.002	0.011	0.139	----	1450.00	1577.00
0.130	±0.002	0.011	0.149	----	1239.00	1340.00
0.140	±0.002	0.011	0.159	----	1070.00	1153.00
0.150	±0.002	0.011	0.169	----	934.10	1002.00
0.160	±0.002	0.012	0.180	----	822.30	879.40
0.170	±0.003	0.013	0.192	----	721.10	787.10
0.180	±0.003	0.014	0.204	----	644.40	700.70
0.190	±0.003	0.014	0.214	----	579.40	627.80
0.200	±0.003	0.014	0.224	----	523.70	565.70

2Uew - f 0,019 mm szuper vékony zománcozott rézhuzal

A villamosmérnöki és precíziós elektronika területén a felhasznált anyagok minősége nagy hatással van a berendezés teljesítményére és megbízhatóságára. Az Ultra - finom zománcozott rézhuzalunk az innováció élvonalában van, és a termék kiváló példa a szigetelési teljesítményre és a tartósságra. Az átmérőjű, a meglepő 0,012 mm -től 1,3 mm -ig terjedő zománcozott huzalunkat úgy terveztük, hogy megfeleljen a modern technológia szigorú követelményeinek, különös tekintettel a precíziós elektronikus műszerekre és berendezésekre.

Névleges átmérő (mm)	0.019
Teljes átmérőjű	1. osztály	Min (mm)	0.021
	1. osztály	Max (mm)	0.023
	2. osztály	Min (mm)	0.024
	2. osztály	Max (mm)	0.026
	3. osztály	Min (mm)	0.027
	3. osztály	Max (mm)	0.028
Ellenállás 20 fokos	Nom (ohm/m)	60.29
	Min (ohm/m)	54.26
	Max (ohm/m)	66.32
Bontási feszültség	1. osztály	Min. (V)	115
	2. osztály	Min. (V)	240
	3. osztály	Min. (V)	380

Ultra-fine Enameled Rectangular Copper Wire
